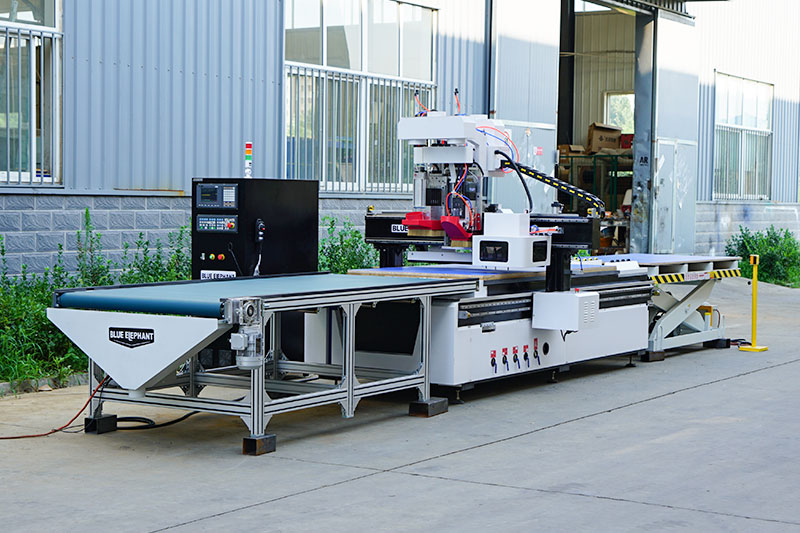

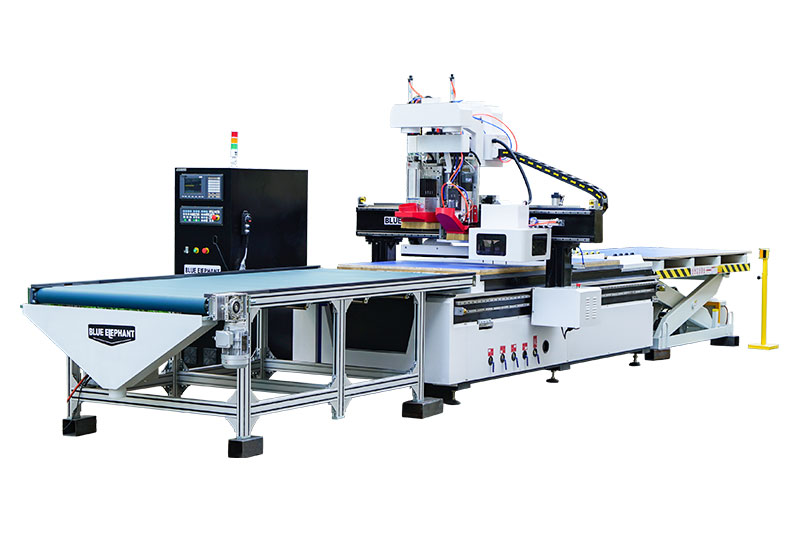

排钻圆盘换刀加工中心带上下料平台

图片 视频

<< 功能特性 >>

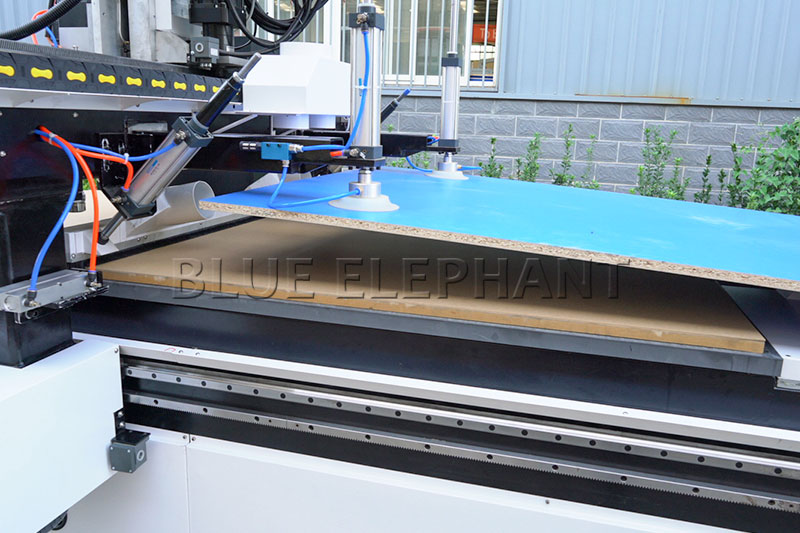

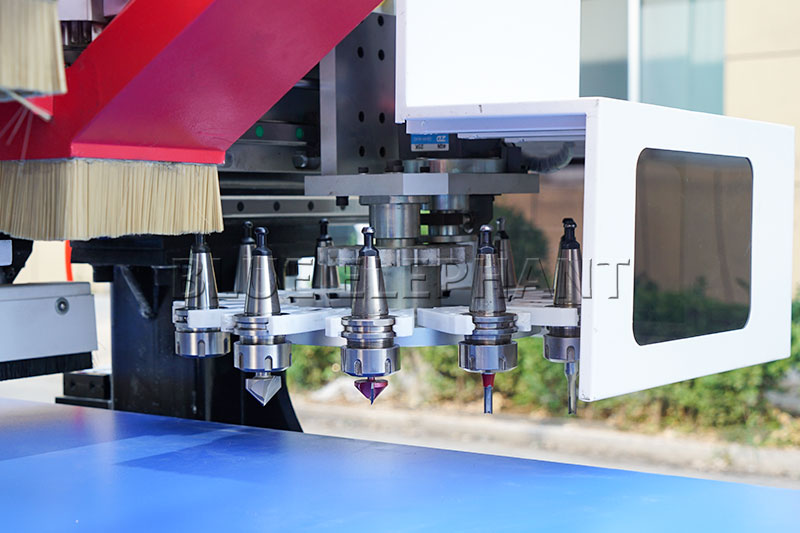

采用圆盘换刀(12个刀库) 全套自动上下料,节省上下料与换刀时间,提升生产效率。

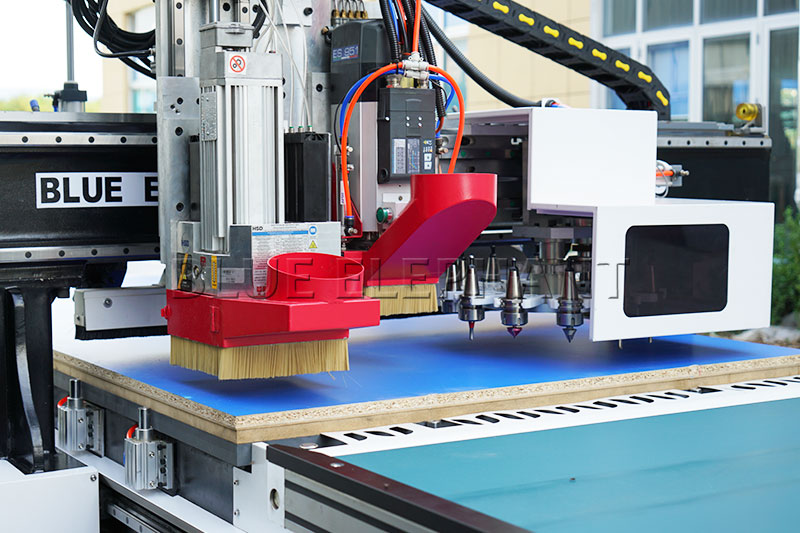

排钻采用意大利HSD 9垂直排钻,精度高,速度快。
配合拆单软件,实现优化排版,节省板材,提高生产效益。
真空吸附台面,可加工不同形状板材,吸附力好。
可同时完成自动上料,垂直打孔、矩形切割、异形切割、化槽、自动下料等工序。

<< 产品参数 >>

产品名称及型号 ELECNC1325ATC 圆盘换刀(12个刀库) 全套自动上下料 意大利HSD 9垂直排钻
三轴行程 1300*2500*200mm
机器颜色 黑白
机箱电压/频率 380V/3ph/50HZ
主轴功率 意大利 HSD风冷换刀主轴
主轴罩子
系统 新代 4轴系统+手轮
变频器 台湾台达
电机与驱动器 安川伺服电机 安川驱动
台面结构 整板吸附
侧板类型 焊接侧板
导轨 PMI 25#方轨
齿条/模数 斜齿
限位品牌 日本欧姆龙限位
润滑系统 大电动齿轮润滑泵
吸尘器 电压和频率 新式双袋吸尘器,吸尘支架   380V/3相/50HZ

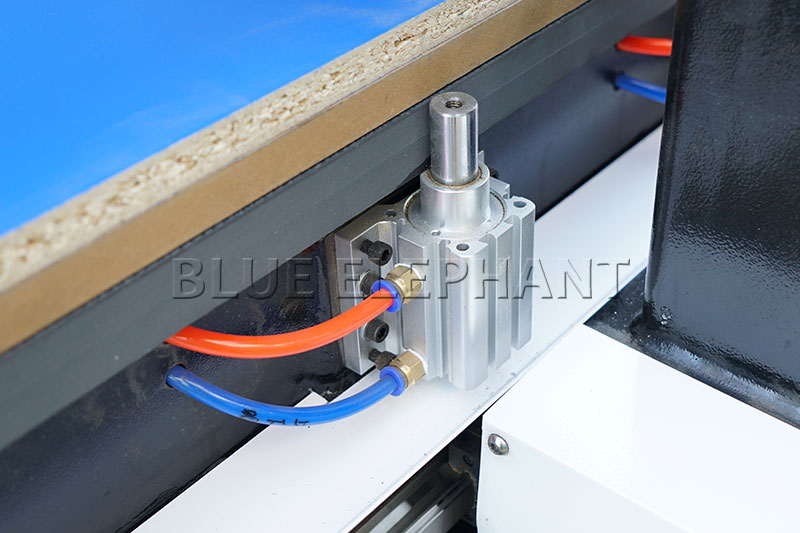

定位气缸 X轴2个Y轴5个

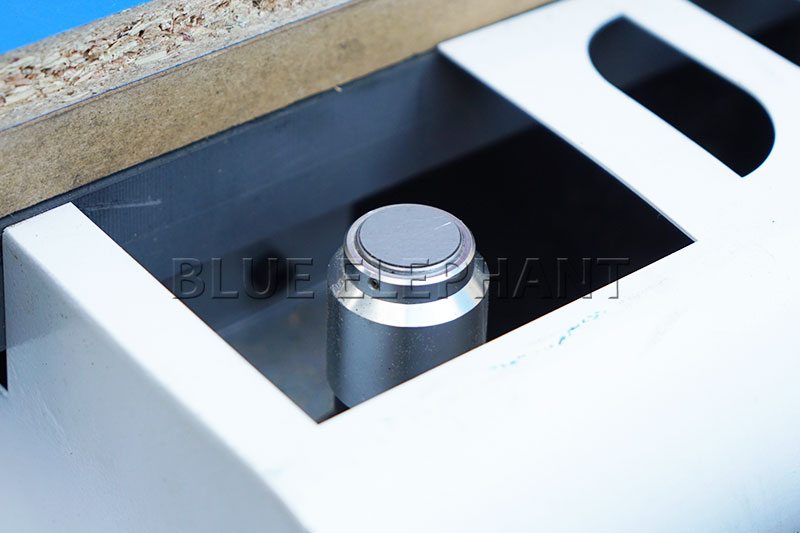

对刀 自动对刀仪
真空泵 电压和频率 德国4kw贝克泵 380V/3ph/50HZ
机箱(类型,颜色) 威图机箱/黑色

<< 零配件 >>

板式家具生产线

板式家具生产线

板式家具生产线

板式家具生产线

板式家具生产线



板式家具生产线
